Kubernetes/OpenShift Networking mit Cluster Network Operator und Multus
Red Hat OpenShift (Kubernetes) Networking
OpenShift-Netzwerkinfrastruktur
Der Cluster Network Operator (CNO) ist die zentrale Komponente, die das Netzwerk bereitstellt und den Lifecycle verwaltet. Er stellt sicher, dass der Netzwerkzustand der Konfiguration entspricht. Der Operator verwaltet das primäre Container Network Interface (CNI) und meldet den Status seiner Komponenten.
Der CNO läuft als DaemonSet, das OVN-Kubernetes oder andere Plug-ins zur Verfügung stellt. Zudem ist der CNO eine Custom Resource (CR) in der globalen operator.openshift.io-API-Gruppe. OVN-Kubernetes ist das Standard-Plugin von OpenShift.
Um zu prüfen, ob der CNO gut funktioniert, prüft man am besten den Cluster Operator mittels:
$ oc get clusteroperators network
NAME VERSION AVAILABLE PROGRESSING DEGRADED SINCE MESSAGE
network 4.22.13 True False False 404d
Um zu prüfen, ob die richtigen Subnetze den Nodes zugewiesen sind, müssen die Annotations angeschaut werden:
oc get node cp01 -o yaml | grep node-subnets
k8s.ovn.org/node-subnets: '{"default":["10.130.0.0/23"]}'
Um das Deployment von OVN-Kubernetes zu überprüfen, listen wir die Pods vom openshift-ovn-kubernetes Namespace:
$ oc get pods -n openshift-ovn-kubernetes
NAME READY STATUS RESTARTS AGE
ovnkube-control-plane-64c4c465fc-cc7xn 2/2 Running 0 25d
ovnkube-control-plane-64c4c465fc-dhswc 2/2 Running 0 25d
ovnkube-node-2fwbk 8/8 Running 16 26d
ovnkube-node-8p88h 8/8 Running 8 26d
ovnkube-node-c5hqr 8/8 Running 32 26d
ovnkube-node-m5fhp 8/8 Running 8 26d
ovnkube-node-q9zh6 8/8 Running 8 26d
ovnkube-node-sfwlg 8/8 Running 34 26d
ovnkube-node-st9x9 8/8 Running 16 26d
Mit dem folgenden Kommando kann man überprüfen, welches CNI Plugin installiert und wie es konfiguriert ist.
$ oc get network.config.openshift.io cluster -o yaml
apiVersion: config.openshift.io/v1
kind: Network
metadata:
creationTimestamp: "2025-09-05T13:43:49Z"
generation: 96
name: cluster
resourceVersion: "652252262"
uid: 4e84913e-5983-4fc2-a577-82e8c87daadb
spec:
clusterNetwork:
- cidr: 10.128.0.0/14
hostPrefix: 23
externalIP:
policy: {}
networkDiagnostics:
mode: ""
sourcePlacement: {}
targetPlacement: {}
networkType: OVNKubernetes
serviceNetwork:
- 172.30.0.0/16
status:
clusterNetwork:
- cidr: 10.128.0.0/14
hostPrefix: 23
clusterNetworkMTU: 1400
conditions:
- lastTransitionTime: "2026-10-05T13:56:10Z"
message: ""
observedGeneration: 0
reason: AsExpected
status: "True"
type: NetworkDiagnosticsAvailable
networkType: OVNKubernetes
serviceNetwork:
- 172.30.0.0/16
Obwohl, sobald einmal konfiguriert und installiert, viele Parameter nicht mehr verändert werden können, können gewisse Änderungen zur Laufzeit gemacht werden. Zum Beispiel kann der CIDR Block angepasst werden.
$ oc patch Network.config.openshift.io cluster --type='merge' --patch \
'{
"spec":{
"clusterNetwork": [ {"cidr":"10.128.0.0/14","hostPrefix": 23} ],
"networkType": "OVNKubernetes"
}
}'
Bei CNI-Plug-ins, die kube-proxy verwenden, kann die kube-proxy-Konfiguration zur Laufzeit angepasst werden.
Network Configuration APIS
Es gibt zwei verschiedene API-Objekte, die für das Verwalten des Cluster-Netzwerkes verwendet werden können. Jedes Objekt erfüllt in der Konfigurationshierarchie einen anderen Zweck.
- network.config.openshift.io/cluster Dieses Objekt definiert den Zielzustand des Cluster-Netzwerkes. Es enthält read-only Felder, die bei der Installation gesetzt wurden.
$ oc get network.config.openshift.io cluster -o yaml
apiVersion: config.openshift.io/v1
kind: Network
metadata:
creationTimestamp: "2025-09-05T13:43:49Z"
generation: 96
name: cluster
resourceVersion: "652252262"
uid: 4e84913e-5983-4fc2-a577-82e8c87daadb
spec:
clusterNetwork:
- cidr: 10.128.0.0/14
hostPrefix: 23
externalIP:
policy: {}
networkDiagnostics:
mode: ""
sourcePlacement: {}
targetPlacement: {}
networkType: OVNKubernetes
serviceNetwork:
- 172.30.0.0/16
... omitted
- network.operator.openshift.io/cluster Dieses API-Objekt kann dazu verwendet werden, um betriebliche Aspekte vom CNI-Plug-in zu konfigurieren, wie zum Beispiel Features, Logging-Level und erweiterte Netzwerkoptionen. Dieses Objekt hat also veränderbare Felder:
$ oc get network.operator.openshift.io cluster -o yaml
apiVersion: operator.openshift.io/v1
kind: Network
metadata:
creationTimestamp: "2025-09-05T13:50:01Z"
generation: 2
name: cluster
resourceVersion: "620500841"
uid: 71f4851a-0e9d-42ad-8cfd-868516f4babf
spec:
clusterNetwork:
- cidr: 10.128.0.0/14
hostPrefix: 23
defaultNetwork:
ovnKubernetesConfig:
egressIPConfig: {}
gatewayConfig:
ipv4: {}
ipv6: {}
routingViaHost: false # Steuert, ob Gateway-Verkehr über das Host-Netzwerk gesendet werden soll
genevePort: 6081 # UDP Port für den Geneve Tunnel
ipsecConfig:
mode: Disabled
mtu: 1400 # Definiert die MTU (max) vom Overlay Netzwerk
policyAuditConfig:
destination: "null"
maxFileSize: 50
maxLogFiles: 5
rateLimit: 20
syslogFacility: local0
type: OVNKubernetes # Network Plug-in Type
deployKubeProxy: false
disableMultiNetwork: false
disableNetworkDiagnostics: false
logLevel: Normal
managementState: Managed
observedConfig: null
operatorLogLevel: Normal
serviceNetwork:
- 172.30.0.0/16
unsupportedConfigOverrides: null
useMultiNetworkPolicy: false
... omitted
Multus CNI Plug-in
Container-Runtimes können das Kubernetes-Netzwerkmodell auf viele verschiedene Arten implementieren, z. B. durch Custom Resources (CR) oder durch CNI-Plug-ins. Ähnlich wie bei einem Wrapper ruft das Multus-CNI-Plug-in andere CNI-Plug-ins für weiterführende Netzwerkfunktionen auf, wie zum Beispiel das Anschliessen von mehreren Netzwerkschnittstellen. Red Hat OpenShift verwendet das Multus-CNI, um andere CNI-Plug-ins einzubinden.
Der Cluster Network Operator (CNO) ist für das Deployment des Multus-Plug-ins auf jeden Node im Cluster per DaemonSet verantwortlich. Während einer Installation oder eines Updates deployt der CNO Multus als Meta-Plug-in. Ein Meta-Plug-in ist ein spezieller Typ von CNI-Plug-in. Es fungiert als Manager, Dispatcher oder Wrapper für andere CNI-Plug-ins. Der kubelet-Agent auf den Cluster-Nodes interagiert mit Multus, welches wiederum mit dem “Primary”-CNI oder sekundären CNIs interagiert.

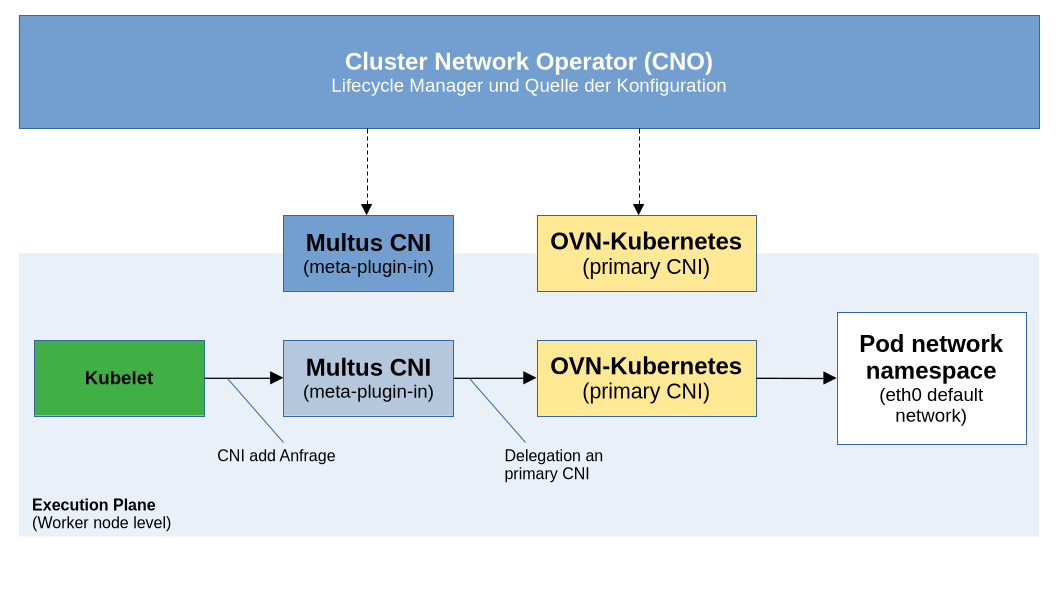

Hier die Beziehung zwischen Multus CNI, CNO und dem Primary CNI (hier OVN-Kubernetes).
Die Aktivität zwischen Multus und CNI
Nun schauen wir uns an, was passiert, wenn wir einen Pod starten. Dazu muss man den Multus-Pod identifizieren, der auf dem entsprechenden Node läuft.
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
multus-6f8v2 1/1 Running 5 26d 192.168.1.138 wr03 <none> <none> multus-879mv 1/1 Running 3 26d 192.168.1.247 wr01 <none> <none>
. # omitted
multus-f7jct 1/1 Running 2 26d 192.168.1.142 cp02 <none> <none>
multus-ffdhz 1/1 Running 3 26d 192.168.1.121 cp01 <none> <none>
multus-g925m 1/1 Running 7 26d 192.168.1.123 cp03 <none> <none>
multus-lmdf9 1/1 Running 2 26d 192.168.1.122 wr02 <none> <none>
multus-tznm9 1/1 Running 2 26d 192.168.1.132 wr04 <none> <none>
. # omitted
Nach dem Erstellen des Pods sieht man im Log des Multus-Pods:
...output omitted...
2026-10-14T14:27:00Z [verbose] Add: postgres:pgadmin-7784657685-pt5zv:953f73f4-e4fe-46c8-b13d-d2b849685b34:ovn-kubernetes(ovn-kubernetes):eth0 {"cniVersion":"1.1.0","interfaces":[{"mac":"8a:bc:44:1f:71:3e","name":"4e9dddc7ab8643d"},{"mac":"0a:58:0a:83:00:92","name":"eth0","sandbox":"/var/run/netns/098155fb-15f2-4570-b1a6-c2eaf3e727d0"}],"ips":[{"address":"10.131.0.146/23","gateway":"10.131.0.1","interface":1}]}
I1014 14:27:00.676379 3665 event.go:377] Event(v1.ObjectReference{Kind:"Pod", Namespace:"postgres", Name:"pgadmin-7784657685-pt5zv", UID:"953f73f4-e4fe-46c8-b13d-d2b849685b34", APIVersion:"v1", ResourceVersion:"669227647", FieldPath:""}): type: 'Normal' reason: 'AddedInterface' Add eth0 [10.131.0.146/23] from ovn-kubernetes
2026-10-14T14:27:00Z [verbose] ADD finished CNI request...
Wir könnten auch über die Events gehen und sehen, dass das NIC für den Pod erstellt wurde:
oc get events --field-selector involvedObject.name=pgadmin-7784657685-pt5zv -n postgres
LAST SEEN TYPE REASON OBJECT MESSAGE
10m Normal Scheduled pod/pgadmin-7784657685-pt5zv Successfully assigned postgres/pgadmin-7784657685-pt5zv to wr01
10m Normal AddedInterface pod/pgadmin-7784657685-pt5zv Add eth0 [10.131.0.146/23] from ovn-kubernetes
10m Normal Pulled pod/pgadmin-7784657685-pt5zv Container image "dpage/pgadmin4:9.18.0" already present on machine and can be accessed by the pod
10m Normal Created pod/pgadmin-7784657685-pt5zv Container created
10m Normal Started pod/pgadmin-7784657685-pt5zv Container started
... output omitted
Cluster-, Service- und Pod-Netzwerke für OVN-Kubernetes
Der CNO ist von bestimmten Feldern im Netzwerk-Konfigurationsobjekt abhängig (vgl. oben).
clusterNetwork
Dieses Feld definiert den IP-Adresspool für die Pods. Es handelt sich um eine Liste von CIDR-Blöcken, aus denen der CNO IP-Adressen für jeden Pod im Cluster zuweist.
cidr: 10.128.0.0/14 hostPrefix: 23
networkType
Dieses Feld gibt dem CNO an, welches CNI-Plugin ausgeführt werden soll. Für OVN-Kubernetes setzen Sie diesen Wert auf „OVNKubernetes“.
networkType: OVNKubernetes
serviceNetwork
Dieses Feld ist ein IP-Adressblock, der ausschliesslich für Kubernetes-Service-Objekte reserviert ist. Der CNO konfiguriert OVN-Load-Balancer so, dass sie den für diese IP-Adressen bestimmten Datenverkehr verarbeiten. Das OVN-Kubernetes-Plugin unterstützt nur einen einzigen IP-Adressblock für das Servicenetzwerk, zum Beispiel 172.30.0.0/16. Im Gegensatz zum Feld „clusterNetwork“ können Sie hier für OVN-Kubernetes nicht mehrere nicht zusammenhängende IP-Adressbereiche definieren.
serviceNetwork: 172.30.0.0/16
Netzwerk Typen und ihre Verwendung
Das Overlay Netzwerk
Das Overlay-Netzwerk ist eine logische Transportschicht, die über der physischen Infrastruktur sitzt. Es abstrahiert die Container-zu-Container-Kommunikation von der darunterliegenden Hardware und erstellt ein Tunnel-Mesh über alle Knoten.
Node-to-Node Tunnels
Die Node-to-Node-Tunnels ermöglichen eine Punkt-zu-Punkt-Kommunikation über das physische Netzwerk, wie oben beschrieben. Hierfür verwendet OVN-Kubernetes die Geneve-Overlay-Kapselung. Falls der Datenverkehr zwischen verschiedenen Knoten durch Firewalls geleitet werden muss, muss der UDP-Port 6081 geöffnet sein.
Pod Network
Dieses Netzwerk ist ausschliesslich für die Pods reserviert. Es ist normalerweise sehr gross und flach, da jeder Pod eine eigene IP-Adresse enthält. Der CIDR-Block ist per Default 10.128.0.0/14 und darf auf keinen Fall mit einem anderen Netzwerk überlappen. Wenn der gewählte Range sich mit einem bestehenden physischen Netzwerk oder einem verbundenen VPS überschneidet, schlägt das Routing fehl und die Kommunikation ist unterbrochen.
Service Network
Das Service Network hat einen Pool von virtuellen IP-Adressen (VIPs) für die internen Kubernetes-Services. Anders als beim Pod-Netzwerk sind diese Adressen stabil und fungieren als interne Load Balancer, die den Netzwerkverkehr zu den Back-End-Pods weiterleiten. Die primäre Anforderung für dieses Netzwerk ist die Isolierung. Auch wenn diese IP-Adressen nicht routbar sein müssen, dürfen sie nicht mit dem Host- oder Pod-Netzwerk überlappen.
